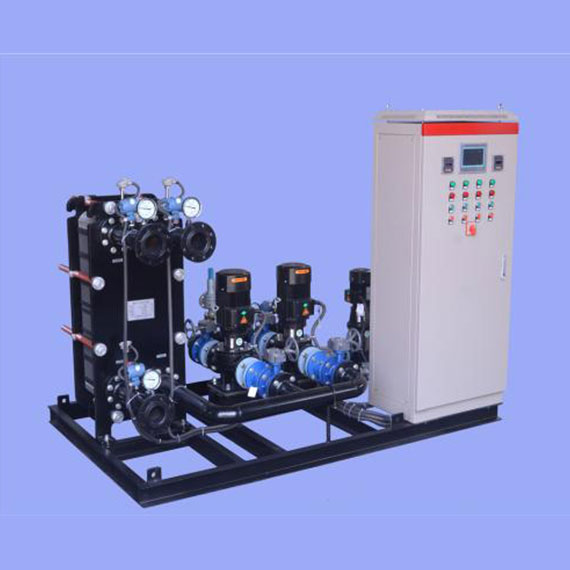

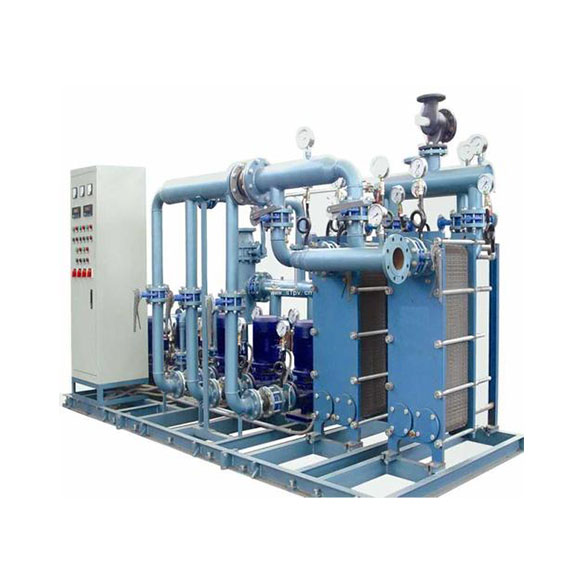

板式换热器机组是由板热交换器、周边设备和控制系统组成的换热装置。该机组主要用于工业生产中的热能传递和冷却过程，具有高效、节能和环保等特点。

一、板热交换器

板热交换器是板式换热器机组的核心组件，其组成结构如下：

1. 板堆：板堆由一系列并排堆积的金属板组成。每个金属板上都刻有一定模式的槽道，用于热能的传递。常见的金属材料有不锈钢、钛合金等，具有良好的耐腐蚀性能和热传导性能。

2. 导流板：导流板位于板堆的两端，用于引导流体在板堆内均匀分布和流动。导流板通常由不锈钢制成，形状呈波浪状，可以增加流体的湍流程度，提高传热效率。

3. 端盖：端盖连接在板堆两端，起到固定和密封板堆的作用。端盖一般由不锈钢制成，具有高强度和耐腐蚀性能。

4. 密封垫片：密封垫片用于板堆和端盖之间的密封，防止流体泄漏。常见的密封垫片材料有橡胶、聚四氟乙烯等，具有良好的耐高温和耐腐蚀性能。

二、周边设备

板式换热器机组还包括一些周边设备，以保证机组的正常运行和换热效果：

1. 泵组：泵组用于提供循环流体的压力和流量。泵组通常由循环泵、电机和管道系统组成。

2. 过滤器：过滤器用于过滤流体中的杂质和悬浮物，防止其堵塞板堆和影响热传递效果。

3. 节流阀：节流阀用于调节流体的流量和压力，保证流体在板热交换器内的正常循环。

4. 温度传感器：温度传感器用于监测流体的入口和出口温度，以便控制系统进行温度调节。

5. 压力传感器：压力传感器用于监测流体的入口和出口压力，以便控制系统进行压力调节。

6. 闸阀：闸阀用于控制流体的开关和流量，以便实现机组的调试和维护。

7. 泄漏报警装置：泄漏报警装置用于监测机组的泄漏情况，并发出声光报警信号，以便及时处理。

三、控制系统

板式换热器机组还配备有一套完善的控制系统，用于监控和控制机组的运行状态和换热效果：

1. PLC控制器：PLC控制器用于编程和控制机组的运行逻辑和参数设置，实现机组的自动化控制。

2. 触摸屏操作面板：触摸屏操作面板用于人机交互，方便操作人员对机组进行调试和监控。

3. 传感器：传感器用于实时采集机组各个部件的运行状态，例如温度传感器、压力传感器、流量传感器等。

4. 数据采集系统：数据采集系统用于采集和存储机组运行过程中的相关数据，为后续分析和优化提供支持

5. 报警系统：报警系统用于检测机组的异常情况，并发出声光报警信号，以便及时处理。

总结起来，板式换热器机组的组成结构包括板热交换器、周边设备和控制系统。板热交换器由板堆、导流板、端盖和密封垫片组成，周边设备包括泵组、过滤器、节流阀、温度传感器、压力传感器、闸阀和泄漏报警装置，控制系统包括PLC控制器、触摸屏操作面板、传感器、数据采集系统和报警系统。这些组成部分相互配合，共同实现热能传递和冷却过程的高效、稳定和安全。
