管壳式换热器常见问题及解决办法

2020-01-14 05:05:10

次

管壳式换热器普遍存在的问题是日常生活中常见的问题。对换热网络进行了梳理，主要从以下几个方面进行了梳理：

　　对于有内压的管壳式换热器，在什么条件下可以设计压力元件？我们还应该考虑什么？

　　1、对于由管子同时控制的部件和壳体的内部压力，只有当管子和壳体同时升高和减压时才能按压差速器设计。压差值还应考虑压力测试期间可能出现的zui大压差，设计人员应提出压力测试的步进程序。

　　2、如何确定管壳式换热器中受管壳侧温度影响的元件的设计温度？

　　管式换热器中同时受到管和壳温度影响的部件的设计温度可由金属温度决定，也可要求较高侧的设计温度。

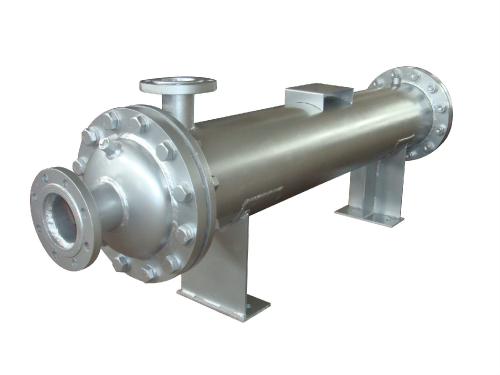

管壳式换热器常见问题

3、如何确定管壳式换热器整体管板的有效厚度？

　　1）整体管板的有效厚度等于隔板槽底部管板的厚度减去以下两个厚度之和：

　　a）管道腐蚀边缘超过管道隔槽深度的部分；

　　b）壳侧的较大的壳侧腐蚀余量和管板的结构槽深度。

　　2）管板与换热管焊接时，管板的zui小厚度应满足结构设计和制造的要求，且不小于12 mm。

　　组合管板zui小厚度及相应要求：

　　a）焊接并连接在管板和换热管之间的复合管板的厚度应不小于3mm。对于具有耐腐蚀性要求的层，该层的化学成分应不小于距离该层表面2mm。金相组织符合复合材料标准的要求;

　　b）覆层的zui小厚度不应小于10 mm，并保证覆层的化学成分和金相组织与覆层表面的深度不小于8 mm，满足覆层材料标准的要求。
