缠绕管式换热器是大型化工过程中的重要设备，也是一种高效节能的设备。本实用新型具有结构紧凑、耐高压、换热效率高等优点。空分装置和化肥装置低温甲醇洗系统前期采用螺旋管换热器。近年来，作为一种重要的传热设备，在国内加氢裂化装置的工艺改造中得到了应用。

缠绕管式换热器是在芯管和外管之间的空间内，按螺旋形状将传热管交替缠绕而成。相邻两螺旋传热管的螺旋方向相反，用一定的定距片保持一定的距离。它利用反应流出物的高品位热能对混合原料进行预热，然后进入加热炉。由于热交换效率高，预热后的混合进料温度接近反应器内物料的反应温度，从而大大降低了加热炉的热负荷，同时冷却了反应产物。

换热器的全过程管理是非常必要的。

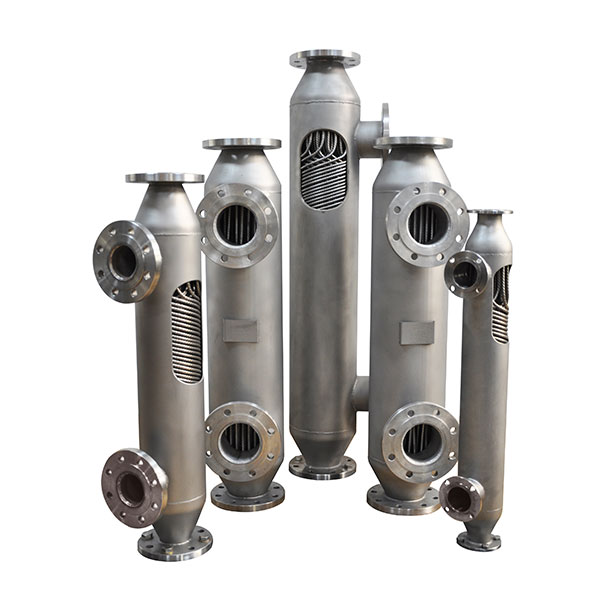

缠绕管式换热器由绕管芯和管壳两部分组成。芯体由中心筒体、换热管、背衬条和管卡组成。换热管紧紧缠绕在中心筒体周围，用扁带和异型带隔开，以保证管之间的水平和纵向间距。条带和管子用管卡固定连接。换热管与管板采用强焊、粘胀的连接结构。中心筒在制造过程中起着支撑作用，因此需要一定的强度和刚度。壳体由气缸和缸盖组成。

与管壳式换热器相比，缠绕管式换热器传热效率高，结构紧凑，抗振动性能好，温差引起的热膨胀性能好，密封性能好，能适应高中压工况；换热死区大大减小，介质间无压差要求，但制造难度大。
