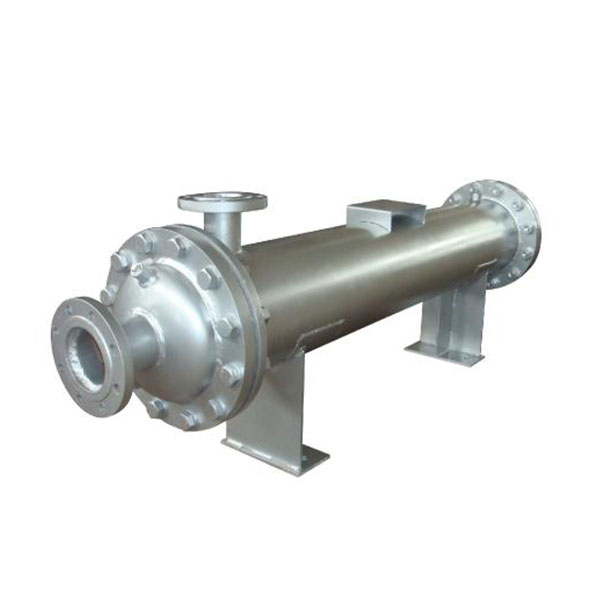

今天给大家介绍管壳式换热器结构设计的要点，一起来了解下吧！

管箱

包括管箱短节和分层隔板(多程换热器)。

管箱短节结构设计应保证较小内测深度的要求。

①轴向开口的单程管箱不得小于接管内直径的1/3。

②多程管箱，应保证两程间较小流通面积不小于1.3倍。此外，短节筒体厚度必须满足刚度要求。

分程隔板结构设计要点如下。

①保证强度要求(承受两侧流体压差)和刚度要求。

②水平分程隔板应设置φ6mm的排净孔。

③大直径与两侧流体温差较大时，应设计为双层结构的分程隔板。

④分程隔板下缘应与管箱密封面齐平。

圆筒

固定管板式换热器的较小厚度应不小于6mm(高合金钢筒体不小于5mm-板制)，圆筒的较小厚度应随公称直径的增加而增厚。

必须指出的是，圆筒的长度是在以换热管长度为标准长度的前提下，按结构计算确定的，否则会造成换热管不规范，造成材料严重浪费。

接管

结构设计应符合有关规定。此外，接管应与壳体表面齐平；接管应尽可能沿壳体径向或轴向设置，接管可与外部管道焊接连接；设计温度不低于300℃时，必须采用整体法兰；必要时可设置温度计端口、压力表接口和液位计接口；对于不能用接管(或接口)放气或排液的换热器，应在管程和壳程的高点设置放气口，低点设置排气口，DNmin=20mm；立式换热器必要时可设置溢流口。

换热管

U型弯管段的弯曲半径不得小于管道外径的两倍。

必要时允许换热管拼接，但拼接焊缝不得超过1(直管)或2(U型管)，小管长不得小于300mm。

管板

在结构设计中，必须注意与螺栓、螺母、垫片、管箱的正确、合理、可靠的结合，并考虑加强传热的分程要求。

①管板上管孔的布置必须符合换热器标准排列形式的要求，即正三角形排列、正三角形排列、正方形排列、正方形排列。

②管孔中心距一般不小于小于1.25倍，即T≥1.25d0。隔板槽两侧相邻管孔的中心距要求不小于加隔板槽宽度。

③布管区域的较大直径必须小于布管限定圆的要求，以避免过度靠近壳壁而影响制造和安装。对于固定管板换热器或U型管换热器，设计时应限制管束较外层换热管外表面与壳体内壁的较短距离b3=0.25d0，且不小于8mm。

④分程隔板槽一般槽深不小于4mm；分程隔板槽宽度一般为8~12mm。分程隔板槽拐角处的倒角为45°，倒角宽度b为分程垫片的圆角半径R加1~2mm。如疏忽常导致无法安装和泄漏。

⑤管板与圆筒、管箱短节的连接形式必须考虑壳程压力、管板是否兼作法兰、介质性能和间隙腐蚀。特别要注意以下几点。

a.壳程压力ps>1.0MPa时，应采用变角连接为对接的结构形式，以改善受力条件。

b.当壳程介质可能有间隙腐蚀时，由于焊接后的衬环与壳壁形成间隙，不能用衬环焊接。

⑥多管程管板前端和后端结构不同，有多种类型可供选择。管程分程应注意以下几点。

a.每个管程的管数应尽可能相等。

b.使分隔槽形状简单，密封长度短。
