新型管壳式换热器是一种利用筒束作为传热面的管束换热器。本实用新型结构简单，工作可靠，可用于多种结构材料(主要是金属)，可在高温、高压下使用，是目前应用较为广泛的换热设备。

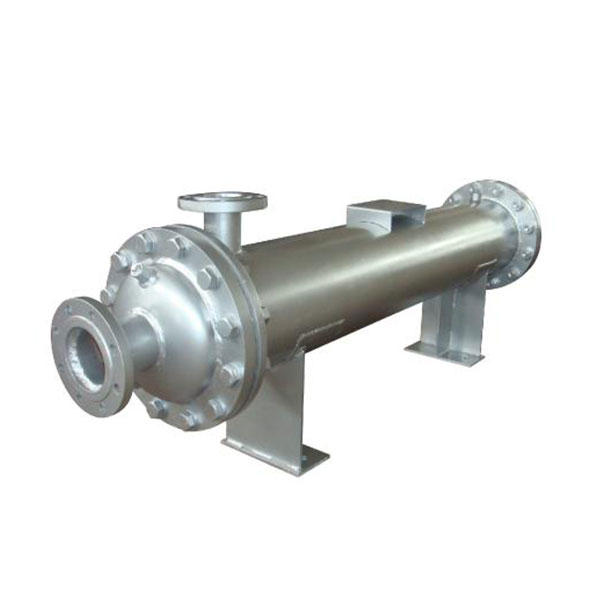

管壳式换热器是由外壳、传热管束、管板、折流板(挡板)、管箱等组成。多形筒形状，内装管束，管束两端固定于管板。在管道中流动的两种冷热交换流体，一种在管外流动，另一种在管外流动，叫做壳程流体。在壳体上设置一系列隔板，以提高管外流体的换热分系数。隔离层增加了壳程流体的速度，迫使流体在规定的距离横向多次穿过管束，从而增强了流体湍流的程度。管板换热管可设置成正三角形或正方形。正三角布置紧凑，管外湍动度高，换热分系数大；四边形排列便于管外清洗，适合易结垢流体。

每个通过管道的流体称为管程，它在通过该壳体时就被称为壳程。这样，这种液体一次只经过一段管道，因而在管束处来回许多次，这称为多管程。同样地，为了提高管道的外流速度，在外壳内部也可设置纵隔板，迫使液体多次穿过壳体空间，称为多壳程。多管程与多壳程可配合。

管壳式热交换器由于管内、外部流体温度的不同，造成管壳和管束热交换器的温度不同。如果温度差过大，换热器内就会产生较大的热应力，从而引起换热器的弯曲、断裂或脱落。因此，当管束与壳体之间的温度差超过50℃时，应采取适当的补偿措施，消除或减小热应力。一般情况下，管壳式换热器制造简单，生产成本低，材料选择广泛，清洗方便，适应性强，处理量大，可靠性高，而且由于有一定的优点，在化工、石油等行业仍然占优势。
