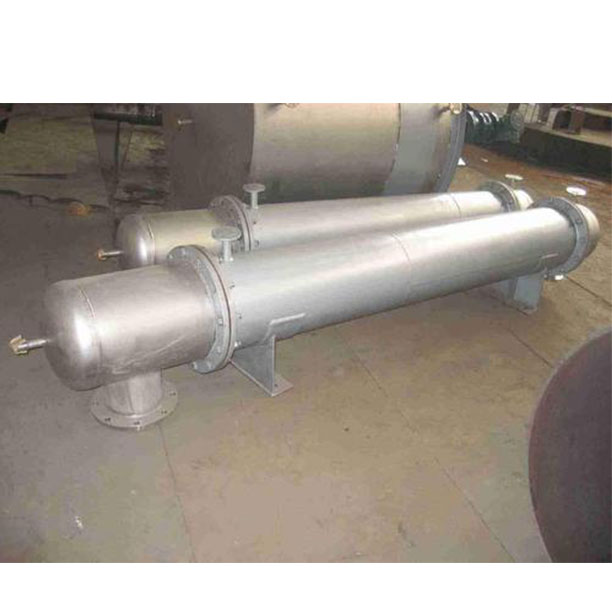

管壳式换热器结构复杂，受荷载、支撑条件、边界约束条件等因素影响，强度计算过程复杂，方法不统一。大多数国家规范的管板强度计算公式一般是将管板简化为轴对称的圆形开孔平板，基于换热管支撑的弹性，受均匀布置荷载和管孔均匀削弱。那么管壳式换热器的管板标准和规范是什么呢？下面小编给大家介绍一下。
1.如果管板的直径远远超过管道的直径，且管道较多，则管束的支撑作用可简化为均匀连续支撑管板的弹性基础，仅限制管板的扰动。
2.管孔削弱管板的整体刚度和强度，以削弱系数表示。
3.管板周围狭窄的无布管区简化为与无布管区面积相等的圆形实心板。
4.连接部位应协调管板边缘的转角。
5.管板兼作法兰时，考虑法兰扭矩对管板的作用。
6.考虑管道与壳体之间的热膨胀差引起的温度应力。虽然各国规范都同意上述假设，但由于管壳换热器形式多样，管板结构相当复杂，具体假设处理方法不同。例如，在计算TEMA标准记性管板时，不考虑管板无孔环区的影响。CODAP和BS5500只忽略了固定管板无孔环区的影响，ASME一部分的设计考虑了各种类型管板的影响。
以上是管壳换热器管板的标准和规范。希望对大家有帮助。
